2分鐘了解：波登管壓力表功能原理
作者：成都賽路信科技有限公司 ? ???發布日期：2022-05-07
波登管壓力表是最常用的機械壓力測量?jī)x表。其壓力元件通常被稱為波登管：19世紀中葉，法國工程師Eugène Bourdon運用了這一功能原理。它是基于彈性彈簧，c形的，彎曲且具有橢圓形的橫截面的管。

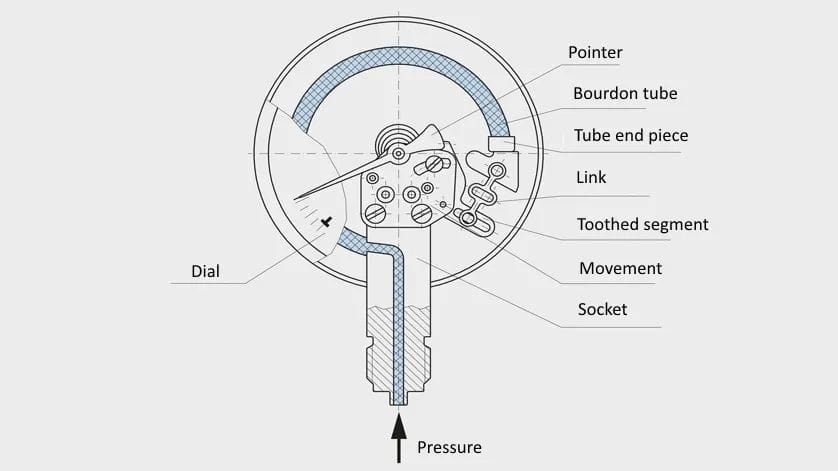

壓力作用波登管
當波登管的內部空間受壓時，橫截面朝向圓形改變。在該過程中產生的環向應力增加了C形管的半徑。由此，管的末端移動了大約兩到三毫米。這個偏轉就是壓力的量度。壓力被轉換為位移，這個位移將線性偏轉轉變?yōu)樾D(zhuǎn)位移，并通過指針使其在刻度上可視。
波登管的種類
使用C形彎曲的波登管，可以顯示高達6MPa的壓力。對于更高的壓力，可使用螺旋形波登管。根據幾何形狀、材料和材料厚度的不同，可顯示高達700MPa的壓力。根據要求，壓力元件可選擇銅合金、不銹鋼或如蒙乃爾等特殊材料制成。
